Las ruteadoras CNC de la serie AXYZ están disponibles con una amplia opción de áreas de proceso, una diversidad de configuraciones de cabezales y herramientas y la combinación más diversa de opciones de productividad en la industria. Son aptas para utilizarse en muchas áreas de aplicación diferentes y para procesar todos los tipos de maderas, plásticos y metales no ferrosos.
Con casi 6000 máquinas en servicio activo en la actualidad, la serie AXYZ está establecida como una solución de ruteadora CNC probada y confiable en numerosas industrias. Las aplicaciones populares incluyen:
Fabricación de carteles: todo tipo de carteles 2D y 3D en madera, metal y plástico
Fabricación de metal: fabricación de piezas no ferrosas
Fabricación de plástico: ingeniería de plásticos, minorista y punto de vista
Superficie sólida: procesamiento de materiales modernos y tradicionales
Trabajo en madera en general: muebles, mobiliario y accesorios, producción de escenografía y más
Gráficos y acabado de impresión: impresión personalizada con múltiples herramientas para todos los materiales
Puestos de exposición: ruteo de formato grande para todos los requisitos
Escenarios y escenografías: plazo de entrega rápido y procesamiento de gran calidad
Empaque de espuma: procesamiento 2D y 3D con ruteadora y herramientas de cuchilla
Interiores: ruteo multipropósito y grabado en todos los materiales
Punto de compra: puestos de exposición, muebles de oficina
Al ser una ruteadora CNC popular y muy configurable, la serie AXYZ es idónea para una producción de lote pequeña única y para aplicaciones de gran volumen y gran productividad.
La ruteadora CNC más configurable de la industria
Áreas de proceso para adaptarse a todos los tamaños de láminas y presupuestos
Cabezal versátil y opciones de herramientas para todos los materiales y las aplicaciones
Los sistemas completamente personalizables están construidos para cumplir con los requisitos únicos de la industria
Las ruteadoras CNC de la serie AXYZ están disponibles en una amplia variedad de tamaños estándares y personalizados. Con áreas de proceso de hasta 325,12 cm (128”) de ancho por 15,24 m (50’) de largo y más, ofrecemos soluciones que se adaptan a su aplicación y presupuesto exactos.
| ÁREAS DE PROCESO ESTÁNDARES | |
| AXYZ 2000 | 71,12 cm (28”) de ancho. Longitudes de 121,92 cm (48”) a 15,24 m (50’) |
| AXYZ 4000 | 152,4 cm (60”) de ancho Longitudes de 121,92 cm (48”) a 15,24 m (50’) |
| AXYZ 5000 | 182,88 cm (72”) de ancho Longitudes de 304,8 cm (120”) a 15,24 m (50’) |
| AXYZ 6000 | 215,9 cm (85”) de ancho Longitudes de 304,8 cm (120”) a 15,24 m (50’) |
| AXYZ 8000 | 261,62 cm (103”) de ancho Longitudes de 304,8 cm (120”) a 15,24 m (50’) |
| AXYZ 10000 | 325,12 cm (128”) de ancho Longitudes de 304,8 cm (120”) a 15,24 m (50’) |
| LONGITUD ADICIONAL OPCIONAL | Incrementos de 60,96 cm (24”) |
| ESPACIO ESTÁNDAR DEL PÓRTICO | 6" |
| ESPACIO OPCIONAL DEL PÓRTICO | 8", 10", 12", 13", 15", 18" |
| SISTEMA DE ACCIONAMIENTO | X, Y – Soporte y piñón, Z – Tornillo esférico |
| VELOCIDAD DE POSICIONAMIENTO TÍPICA | 1,000 - 2,000 ipm |
| SISTEMA DE CONTROL | CONTROLADOR A2MC DE AXYZ |
| REQUISITOS DE POTENCIA | 208-230 V trifásico/440-460 V trifásico |
La ruteadora CNC de la serie AXYZ incorpora algunas de las mejores tecnologías que el dinero puede comprar. Desde una cubierta de vacío de aluminio hasta el control de máquinas de última generación, la serie AXYZ incluye funciones diseñadas para brindar facilidad de uso, confiabilidad y gran productividad.
Una amplia gama de herramientas y configuraciones de cabezal disponible para cumplir con sus requisitos de aplicaciones únicos
Elija entre husillos manuales, de liberación rápida, de gran potencia y de alta velocidad para un procesamiento óptimo de materiales de láminas rígidas.
Hay diversas herramientas de cuchillas disponibles para procesar un rango de materiales flexibles y semirígidos.
Un marco de acero soldado, rígido, equipado con una cubierta de aluminio, crea una estructura resistente para respaldar los procesos más demandantes.
Especifique el espacio del pórtico más apropiado para adaptarse a sus requerimientos de productos y mecanizado.
Elija entre soportes estándares o helicoidales para su opción de productividad y precisión. Todos los ejes Z presentan un accionamiento con tornillo esférico de precisión como estándar.
Todas las máquinas de la serie AXYZ cuentan con cubiertas de vacío de aluminio mecanizado para maximizar la retención de materiales para tener un corte de calidad y una reducción de los residuos.
Las zonas de vacío pueden cambiarse con válvulas manuales o automáticamente mediante el controlador de máquinas.
Control completo de la máquina al alcance de la mano para una configuración rápida y fácil de la máquina en un paquete intuitivo y compacto.
Hay un sensor de longitud de la herramienta automático que garantiza profundidades de corte precisas y consistentes equipado como dispositivo estándar en todas las máquinas de AXYZ.
Elija su ancho de proceso preferido y luego especifique una longitud de 1,21 m a 15,24 m (4 pies a 50 pies) o incluso más.
Las máquinas de la serie AXYZ pueden tener uno o más pórticos equipados con cabezales simples o dobles, y cada cabezal puede tener múltiples herramientas. Las herramientas pueden ser husillos de la ruteadora, herramientas de cuchilla, taladros y más.
Watch video
Para obtener una máxima productividad, las máquinas de la serie pueden equiparse con un carrusel de cambio de herramientas automático que contenga 7, 21 o incluso 33 estaciones de herramientas. El carrusel está montado sobre el pórtico para minimizar el tiempo de cambio de herramientas.
Watch videoLos husillos están disponibles de fabricantes de calidad tales como HSD y Elte con salidas de potencia de hasta 3 Hp a más de 10 Hp, una opción de cambio de herramientas manual, semiautomático o completamente automático y opciones de alta velocidad para aplicaciones de especialistas.

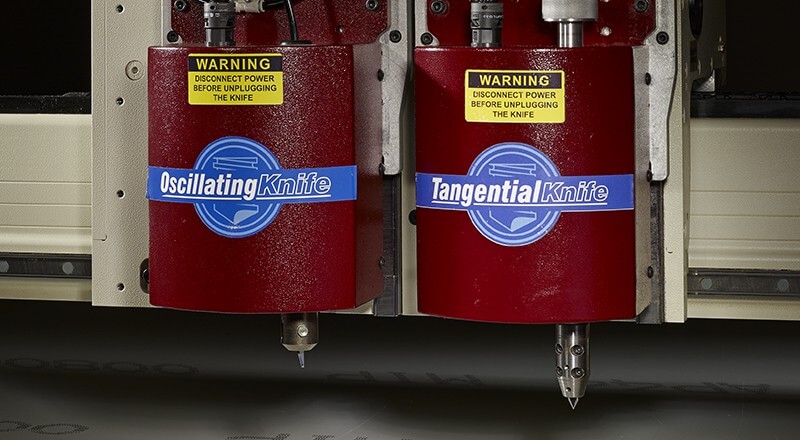

Equipar una o más herramientas de cuchilla puede ampliar el rango de materiales que se puede procesar. Elija entre una cuchilla tangencial estándar o una cuchilla oscilatoria tangencial de alto rendimiento. Hay una amplia gama de hojas disponibles para cortar materiales flexibles y semirígidos.
Watch videoSegún su área de proceso, las cubierta de la máquina incluirá múltiples zonas de vacío. Hay opciones de vacío disponibles para el intercambio manual o automático de las zonas. En el modo automático, conocido como “Cubierta en vivo”, el controlador de la máquina abre zonas de acuerdo con la posición del cabezal de corte para maximizar la sujeción exactamente dónde se necesita.
Watch video
Los pines emergentes de acero operados neumáticamente son útiles para garantizar la ubicación sistemática del material. La cantidad y la ubicación de los pines es completamente personalizable.
Watch video
Cuando utiliza husillos de la ruteadora, la eliminación del polvo y escombros es vital para un acabado del borde de buena calidad y para garantizar la salud y la seguridad. Los pies de presión de alta capacidad y universales 5Y de AXYZ están diseñados para ayudar en la sujeción de los materiales y también maximizar la extracción bajo todo tipo de condiciones de corte.
Watch video
El sistema visual de AXYZ (AVS) utiliza marcas de registro en los materiales impresos para ajustar el programa de corte para lograr una alineación perfecta. Esta opción esencial para aplicaciones de corte a impresión funciona con todas las herramientas de corte y los materiales.
Watch video
Determinados materiales, en particular aluminio y otros metales no ferrosos, frecuentemente se cortan mejor con una pequeña cantidad de lubricante o enfriador. La opción de rociador Unist aplicará automáticamente una cantidad previamente establecida a la herramienta durante el corte y es compatible con todas las opciones del pie de presión.
